注意事項

※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。

※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。

※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。

※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。

※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

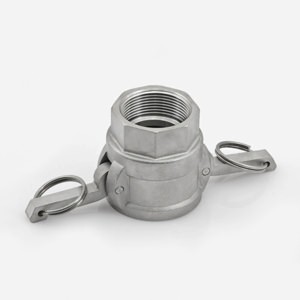

D型接頭

產品編號：804
規格尺寸：15mm-150mm
材質標準：SUS304/SUS316
產品標簽：
管道
產品簡介：不銹鋼D型快速接頭，是一個母頭，兩邊各有一個拉耳。它一頭的連接是直接用拉耳卡的連接，拆卸快捷方便，另一頭則是內螺紋連接。又稱陰端內絲快速接頭，也叫母頭內絲快裝接頭，一邊連接公頭，一邊是內螺紋

參數詳情

Size	d0	D(Rc)	H	h1	G
mm	mm	inch	mm	mm	mm
15	17	1/2	50	33	53
20	20	3/4	51	33	53
25	25	1	61	39	62
32	32	1-1/4	68	45	80
40	40	1-1/2	69	48	87
50	50	2	77	52	97
65	63	2-1/2	84	55	110
80	75	3	87	56	135
100	100	4	90	58	165
125	122	5	102	62	185
150	145	6	118	72	220
