注意事項

※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。

※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。

※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。

※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。

※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

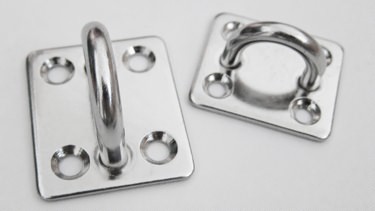

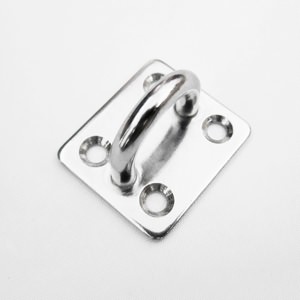

方形眼板

參數詳情

Size(ΦD)	A	B	d	W	H	T	單重
mm	mm	mm	mm	mm	mm	mm	kg
4	25	28	3	11.5	10	2	0.013
5	30	35	4.2	15	12	2.5	0.023
6	35	40	5.2	19	17	2.5	0.035
8	40	50	5.2	22	21	3	0.065
10	42	58	5.2	28	24	4	0.105
12	54	75	5.8	36	31	4.8	0.224
14	60	85	8	40	38	5	0.327
16	65	95	10	45	43	6	0.473
